7セグメントLEDとは

これ↑
七つの数字の表示部とドットの表示部から構成される。
本来は7セグメントデコーダを用いてどの数字でどの表示部を光らせるかを決めるが、
マイコン(制御回路)の場合、表示部一つ一つをポートに割り当てることで楽に表示を制御できる。
今回はp1の8ビットを表示部に割り当てることとします

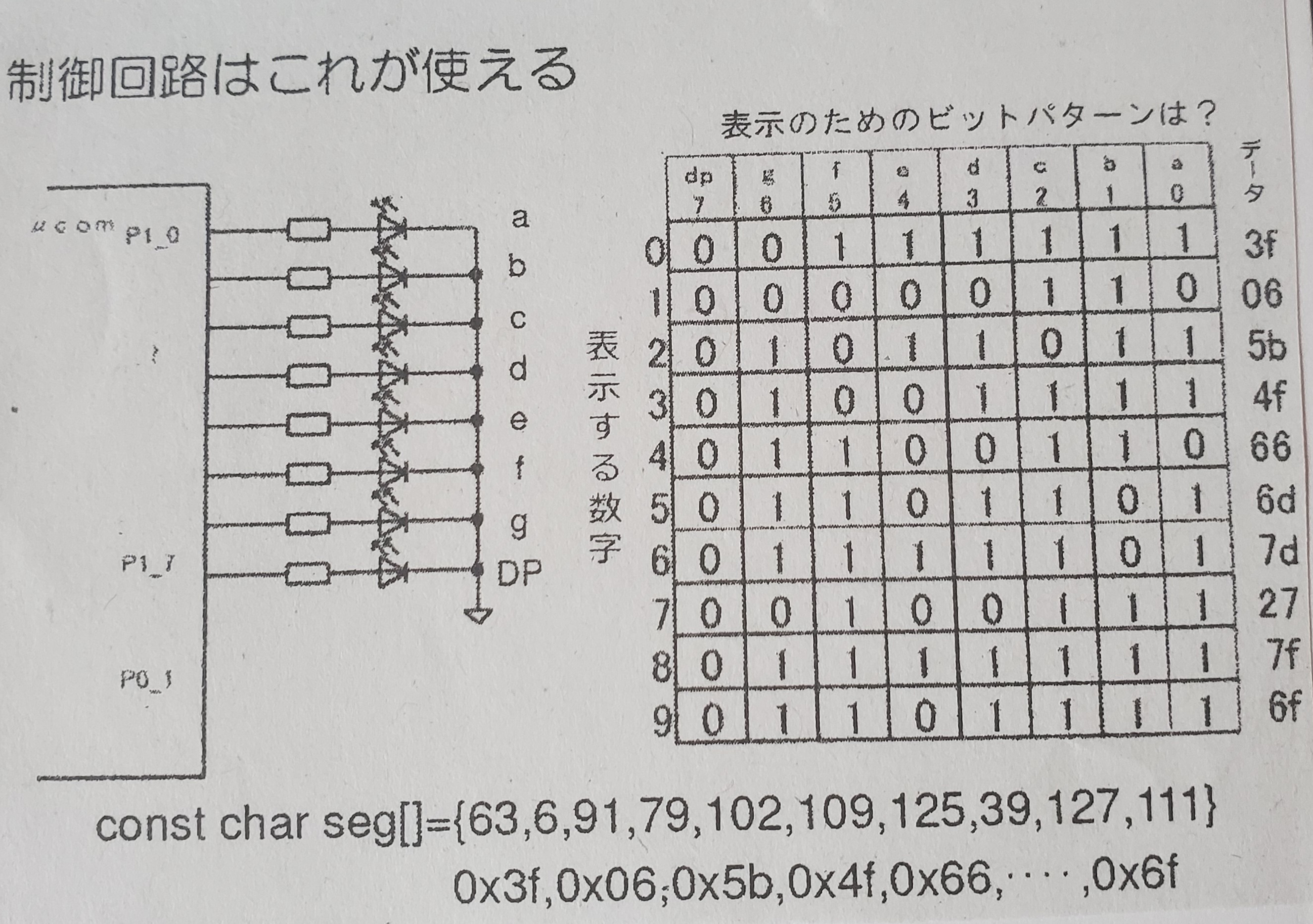

イメージは次の画像
↓

プログラム内で

const char seg[] = {63,6,91,79,102,109,125,39,127,111}
p1 = seg[(0~9までの数)]

とすると、任意の数字を表示できる。
(なぜcharなのか？)
ちょうど１バイトで扱いやすいから
↑文字として扱いたいわけではない

一つのセグメントLEDを使ってボタンが押された回数をカウントする

int i=0;
p1 = seg[i];
while(1){
   if(SW1 == 1){       //ボタンが押されたら(ポーリングでチェック)
      i++;
      p1 = seg[i];     //表示を(現在の数字)+1にする。
      while(SW1 == 1); //ボタンが離されるまで待つ
   }
}

しかしこれだと チャタリングが発生してよくない。
(ノイズなどで信号が揺れてON,OFFが意図せず高速に切り替わること)
そこでハードウェアでチャタリングを回避しよう！
方法は
積分回路で信号を訛らせ、 シュミットトリガインバータでそれを綺麗なディジタル信号に変換

または フリップフロップを用いる
