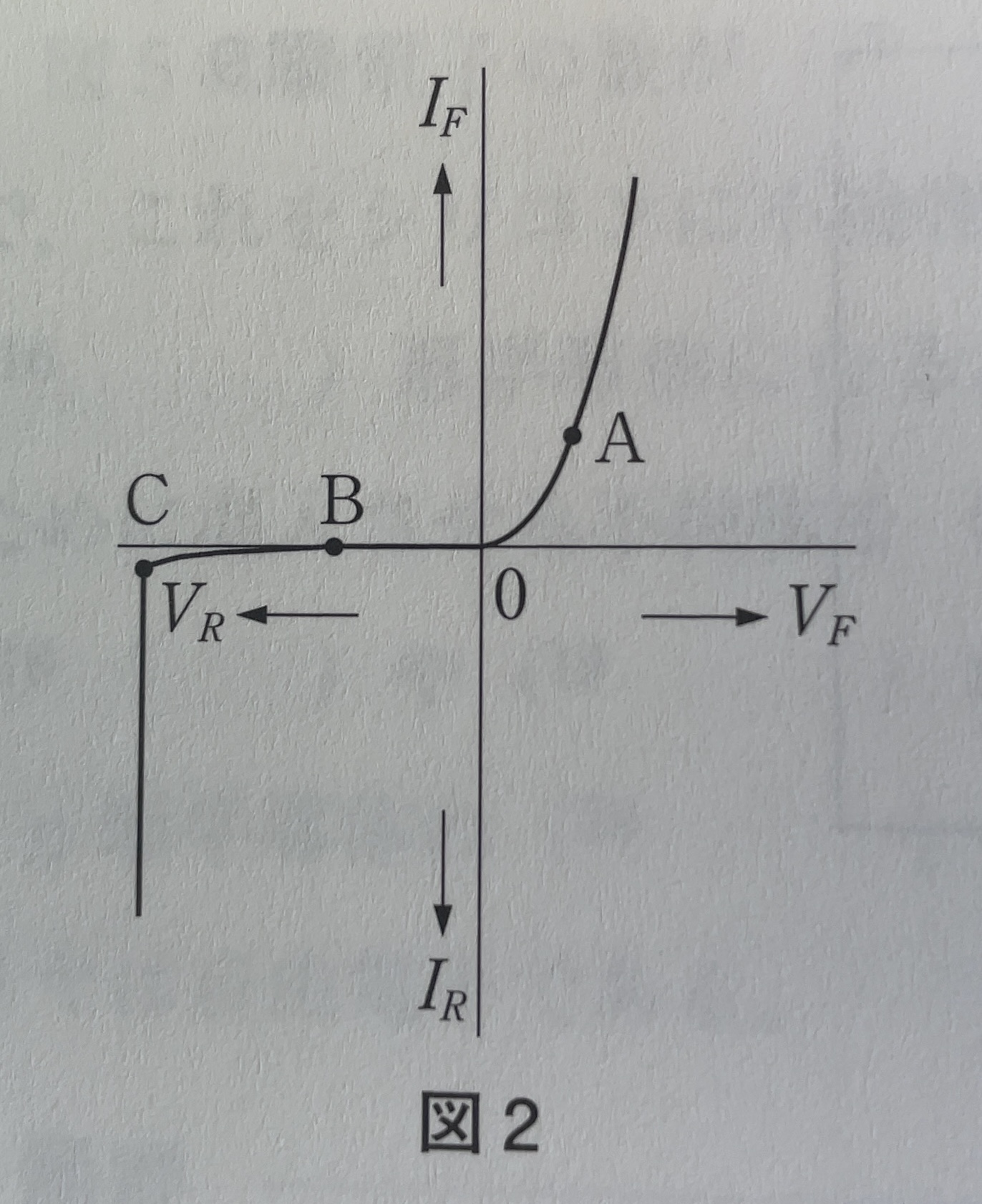

図2と図3はpn接合ダイオードの電圧・電流特性を示したものである。次の(　)に図のA~Eから適する記号を記入せよ。


(1) 図2の点(1 )はpn接合ダイオードに逆電圧を加えたときの特性で、
　　点(2 )は順電圧を加えたときの特性を示している。
　　また，点(3 )は降伏電圧のときの特性である。



(2) 図3はダイオードの順向特性を示したもので，曲線(4 )はシリコンダイオード、
　　曲線(5 )はゲルマニウムダイオードの特性を示す。
