[製図] 読図(その2)
役☆満☆確☆定
(ei2225 & woody_1227)
ログインすると、チェック機能を利用できるようになります。
中身を確認する
| 番号 | オモテ | ウラ |
|---|---|---|
| 1 | 寸法補助記号のΦは何を意味するか | 直径 |
| 2 | 寸法補助記号のRは何を意味するか | 半径 |
| 3 | 寸法補助記号のCは何を意味するか | 45°の面取り |

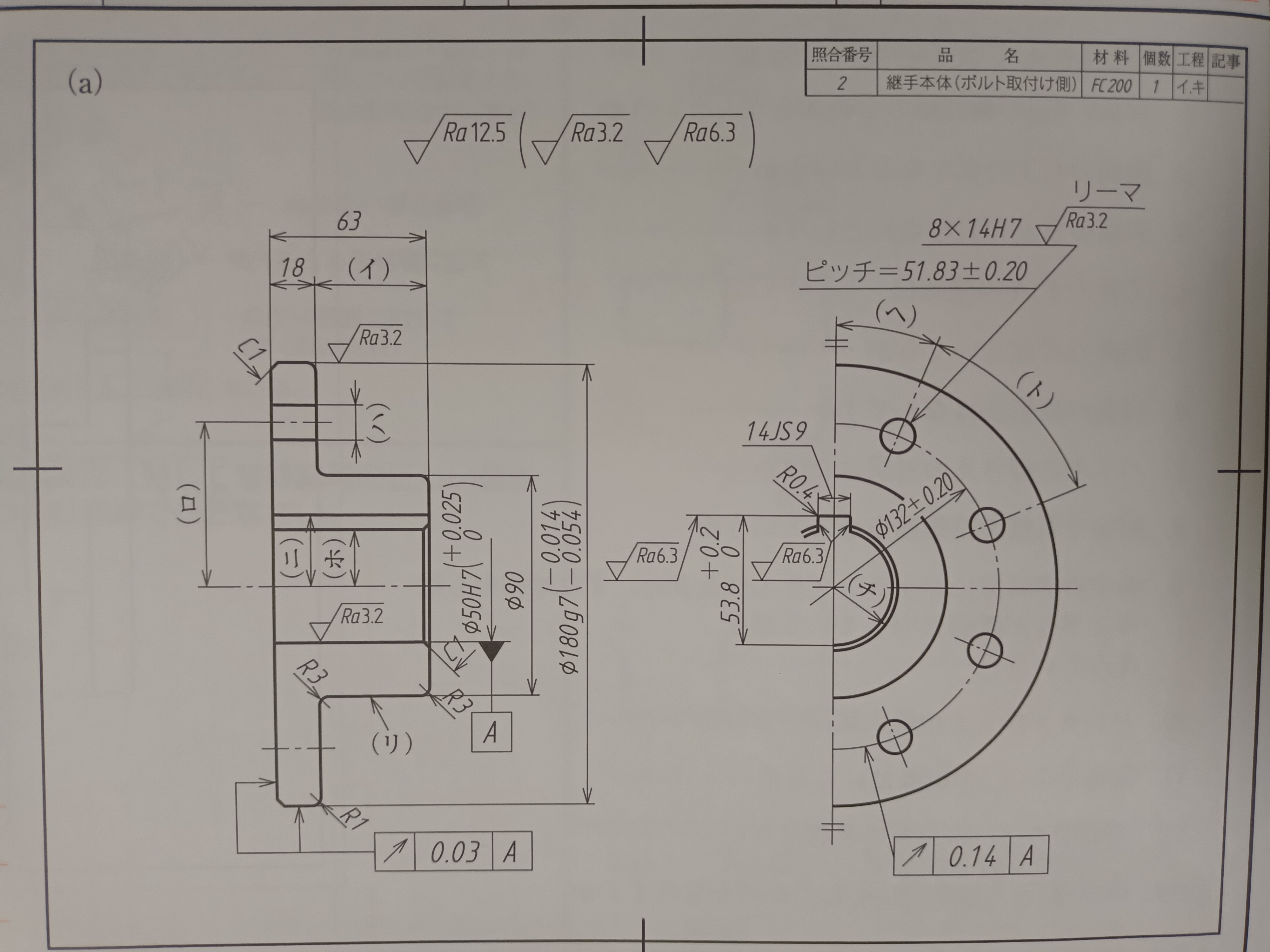

| 4 |  図面中の距離(イ)はいくらか | 45mm |
| 5 | 図面中の距離(ロ)はいくらか | 66mm |
| 6 | 図面中の距離(ハ)はいくらか | 14mm |
| 7 | 図面中の距離(ニ)はいくらか | 28.8mm |
| 8 | 図面中の距離(ホ)は下図のどの部分の長さか  | h4 |
| 9 | 図面中の距離(へ)はいくらか | 22.5° |
| 10 | 図面中の距離(ト)はいくらか | 45° |
| 11 | 図面中の距離(チ)はいくらか | 26mm |
| 12 | 継手外径の上の許容サイズと下の許容サイズはいくらか | 179.946mm |
| 13 | 継手外径のサイズ公差はいくらか | 0.040mm |
| 14 | 軸穴の図示サイズはいくらか | 50.000mm |
| 15 | 軸穴の上の許容サイズはいくらか | 50.025mm |
| 16 | キー溝の深さはいくらか | 3.8mm |
| 17 | ボルト穴のピッチ円直径はいくらか | 132mm |
| 18 | ボルト穴のサイズ公差はいくらか | 0.40mm |
| 19 | ボルト穴の径はいくらか | 14mm |
| 20 | 図面中で(リ)の表面性状の図示記号はなにか |  |
| 21 | ボルト穴の内面の表面性状の図示記号はなにか |  |
| 22 | 図面中の記号(下図)はなにか  | 幾何公差 |
| 23 | 図面中の記号(下図 左から1番目)はなにか | 公差の種類の記号 円周振れ公差 |
| 24 | 図面中の記号(下図 左から2番目)はなにか | 公差値 0.03mm |
| 25 | 図面中の記号(下図 左から3番目)はなにか | データムを指示する文字記号 |
| 26 | 継手本体の材質はなにか | FC200ねずみ鋳鉄 |
| 27 | 右側面図の垂直中心線の上と下にかかれている＝}この2本の細線は何を意味するか | 対称図示記号 |
