【製図】線の用法
製図はめもりん向いてない。
ワークや教科書見た方が早い
ログインすると、チェック機能を利用できるようになります。
中身を確認する

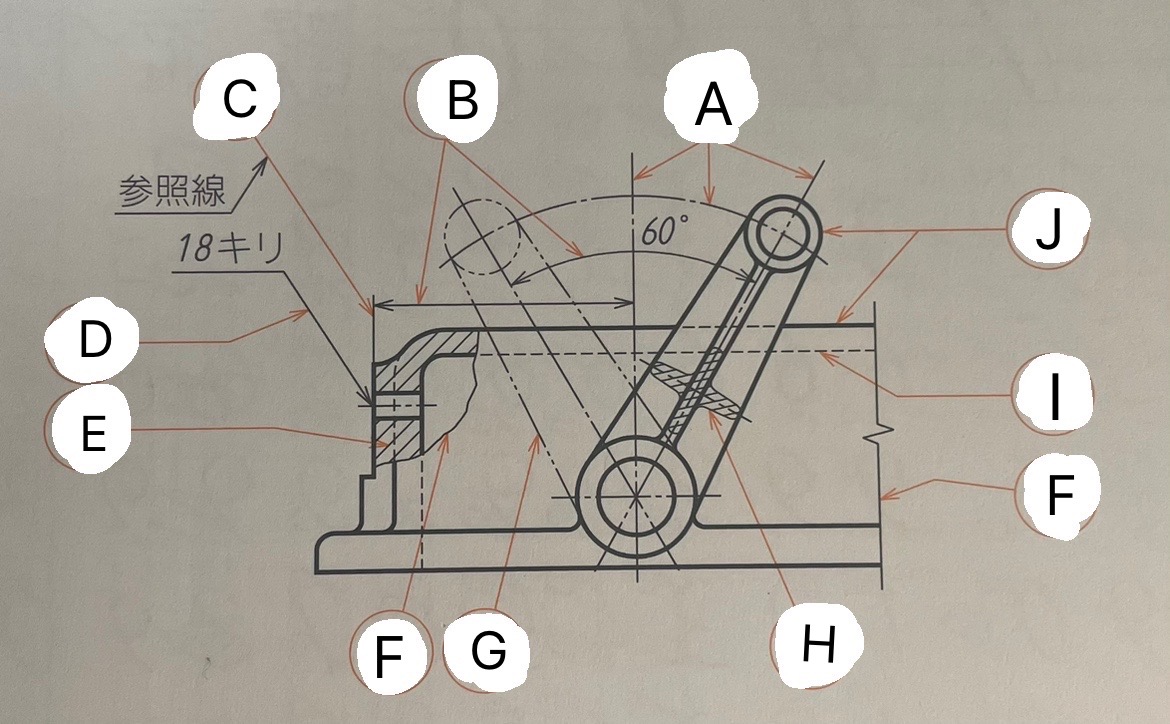

| 番号 | オモテ | ウラ |
|---|---|---|
| 1 |  A | 中心線 |
| 2 | B | 寸法線 |
| 3 | C | 寸法補助線 |
| 4 | D | 引出線 |
| 5 | E | ハッチング |
| 6 | F | 破断線 |
| 7 | G | 想像線 |
| 8 | H | 回転断面線 |
| 9 | I | かくれ線 |
| 10 | J | 外形線 |
