[ハード]電子部品の色々
FPとQFPはわかりませんでした。
ログインすると、チェック機能を利用できるようになります。
中身を確認する
| 番号 | オモテ | ウラ |
|---|---|---|

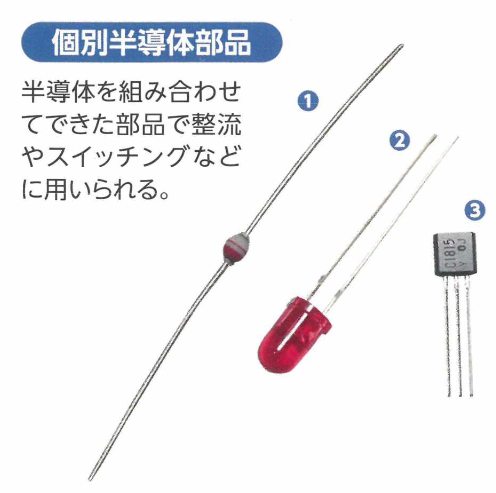

| 1 | ① | ① ダイオード(整流作用) |
| 2 | ② | ② LED(発光ダイオード) |
| 3 | ③ | ③ トランジスタ(スイッチング作用、増幅作用) |

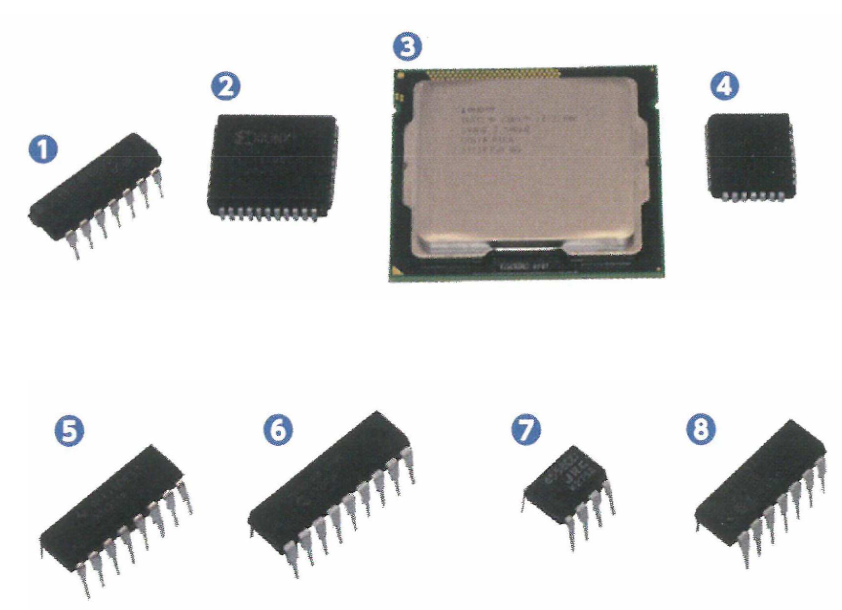

| 4 | ①⑤⑥⑦⑧ | ①⑤⑥⑦⑧ DIP(Dual In-line Package) |

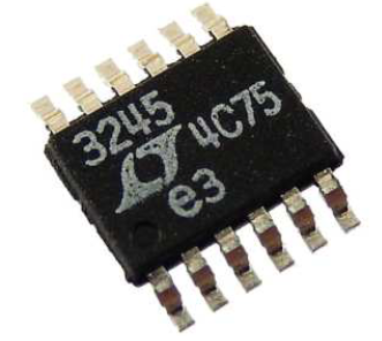

| 5 | ② | ② SOIC(Small Outline Integrated Circuit) |

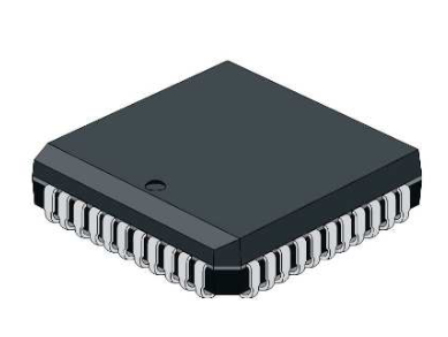

| 6 | ④ | ④ PLCC(Plastic Leaded Chip Carrier) |
| 7 | ③ | ③ BGA(Ball Grid Array) LGA(Land Grid Array) |
| 8 |  | SOIC(Small Outline Integrated Circuit) |
| 9 |  | PLCC(Plastic Leaded Chip Carrier) |
| 10 |  | BGA(Ball Grid Array) はんだ付け専用・ノートPCなど |

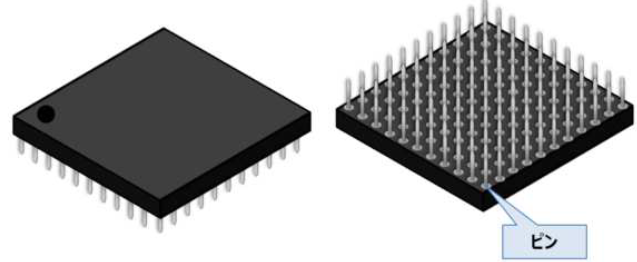

| 11 |  | LGA(Land Grid Array) 端子の寄生インダクタンスが小さいため、高速・高周波動作に適している。 ソケットOK |

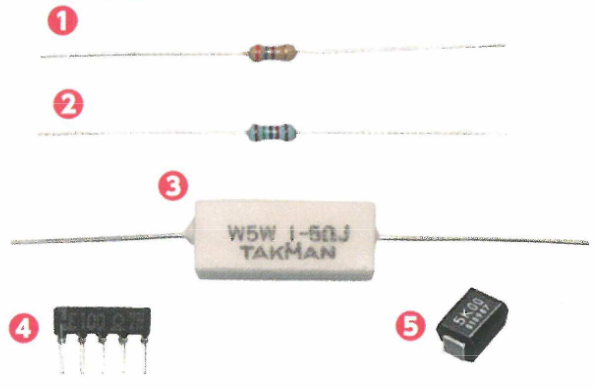

| 12 | ① | ① 炭素皮膜抵抗器 |
| 13 | ② | ② 金属皮膜抵抗器 |
| 14 | ③ | ③ セメント抵抗器 |
| 15 | ④ | ④ 集合抵抗器 |
| 16 | ⑤ | ⑤ チップ抵抗器 |
| 17 |  | 可変抵抗器 (パネル取り付け型ボリューム・ポテンショメータ) |
| 18 |  | 半固定抵抗器 (トリマ抵抗・サーメット型) |
| 19 | ① | ① アルミ電解コンデンサ |
| 20 | ② | ② フィルムコンデンサ |
| 21 | ③ | ③ 積層セラミックコンデンサ |
| 22 | ④ | ④ セラミックコンデンサ |
| 23 | ⑤ | ⑤ チップ積層セラミックコンデンサ |

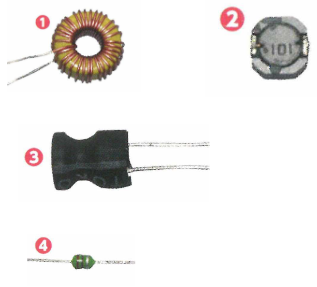

| 24 | ① | ① トロイダルインダクタ |
| 25 | ② | ② チップインダクタ |
| 26 | ③ | ③ インダクタ |
| 27 | ④ | ④ マイクロインダクタ |
| 28 |  | メタルクラッド抵抗 セメント抵抗より耐熱性・精度が向上 |
| 29 |  | 表面実装半固定抵抗(SMD型) |

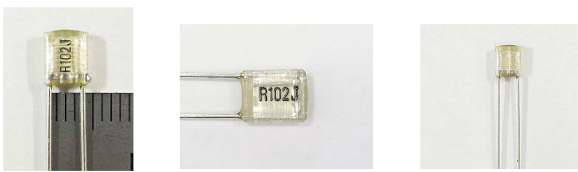

| 30 |  | フィルムコンデンサ(スチロールコンデンサ) |

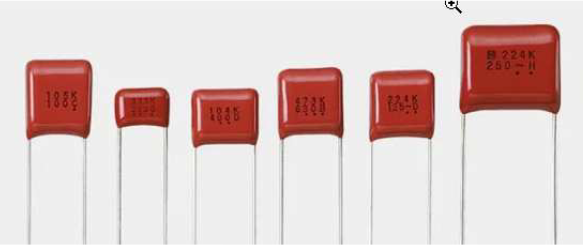

| 31 |  | フィルムコンデンサ(ポリエステルコンデンサ) |

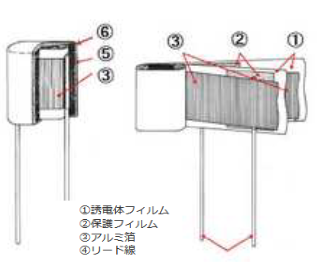

| 32 |  | はく電極タブ構造 (フィルムコンデンサの構造) |
| 33 |  | 蒸着電極構造 (フィルムコンデンサの構造) |
| 34 |  | タンタルコンデンサ |
