VLANスイッチ
・スイッチの内部フレームは、すべてタグフレーム
・各ポートには、アンタグポートとタグポートを設定
　・アンタグポート
　　・アンタグフレームのみを送受信(タグフレームを受信すると破棄)
　　・受信したアンタグフレームには、自動的にタグを付加(これが内部フレームになる)
　　　・アンタグポートには、pvid(Port VLAN ID)を設定
　　　・pvid: アンタグフレームを受信した際、内部フレームのタグに設定するVID
　　・タグフレームの送信時には、自動的にタグを取り除く
　・タグポート
　　・タグフレームのみを送受信(アンタグフレームを受信すると原則破棄)
　　　・送受信する際、フレームには手をつけない(タグフレームをそのまま中継)

VLAN設定　練習問題1

SW1

VID	VLANグループ割り当て
10	○	○	○					○
20				○	○	○	○	○
ポート種別	U	U	U	U	U	U	U	T
pvid	10	10	10	20	20	20	20	-
物理ポート	8	7	6	5	4	3	2	1

SW2

VID	VLANグループ割り当て
10	○	○	○	○				○
20					○	○	○	○
ポート種別	U	U	U	U	U	U	U	T
pvid	10	10	10	10	20	20	20	-
物理ポート	8	7	6	5	4	3	2	1

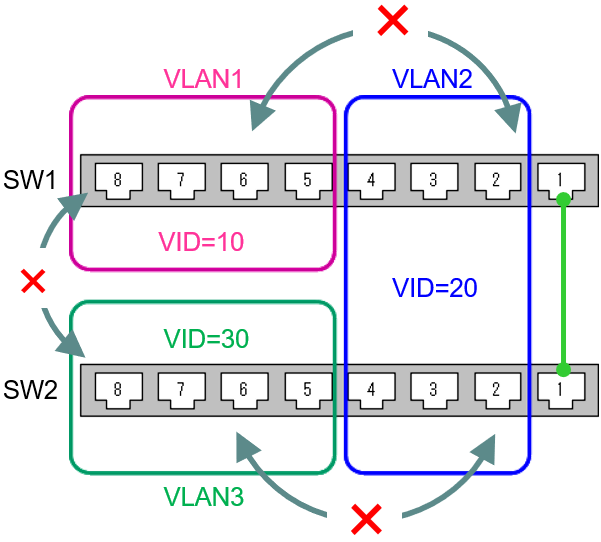

VLAN設定　練習問題2

SW1

VID	VLANグループ割り当て
10	○	○	○	○
20					○	○	○	○
30
ポート種別	U	U	U	U	U	U	U	T
pvid	10	10	10	10	20	20	20	-
物理ポート	8	7	6	5	4	3	2	1

SW2

VID	VLANグループ割り当て
10
20					○	○	○	○
30	○	○	○	○
ポート種別	U	U	U	U	U	U	U	T
pvid	30	30	30	30	20	20	20	-
物理ポート	8	7	6	5	4	3	2	1

VLAN設定　練習問題3

SW1

VID	VLANグループ割り当て
10	○	○	○	○				○
20				○	○	○	○	○
30	○	○	○	○	○	○	○	○
ポート種別	U	U	U	U	U	U	U	T
pvid	10	10	10	30	20	20	20	-
物理ポート	8	7	6	5	4	3	2	1

SW2

VID	VLANグループ割り当て
10	○	○	○					○
20				○	○	○	○	○
30	○	○	○	○	○	○	○	○
ポート種別	U	U	U	U	U	U	U	T
pvid	10	10	10	20	20	20	20	-
物理ポート	8	7	6	5	4	3	2	1

VLAN設定　練習問題4

SW1

VID	VLANグループ割り当て
10	○	○	○	○				○
20					○	○	○	○
30	○	○	○	○	○	○	○	○
ポート種別	U	U	U	U	U	U	U	T
pvid	10	10	10	10	20	20	20	-
物理ポート	8	7	6	5	4	3	2	1

SW2

VID	VLANグループ割り当て
10	○	○	○	○	○			○
20			○	○	○	○	○	○
30	○	○	○	○	○	○	○	○
ポート種別	U	U	U	U	U	U	U	T
pvid	10	10	30	30	30	20	20	-
物理ポート	8	7	6	5	4	3	2	1
