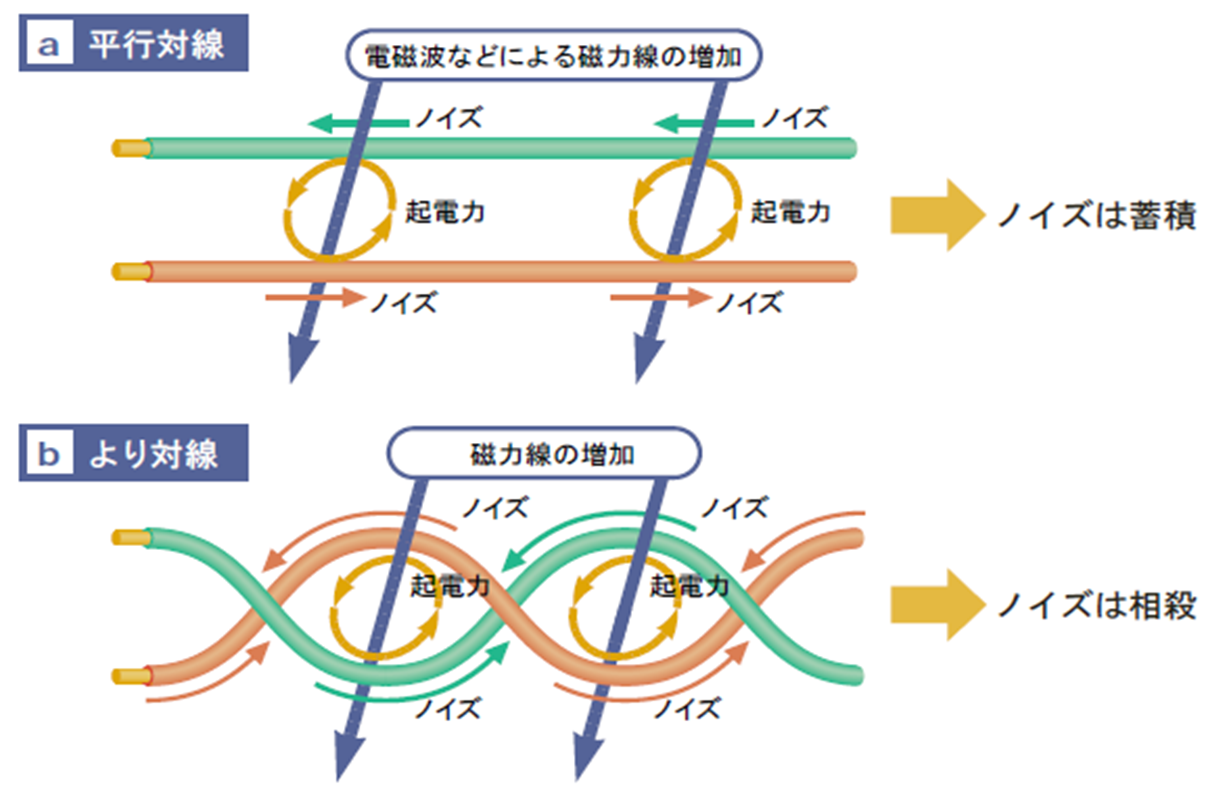

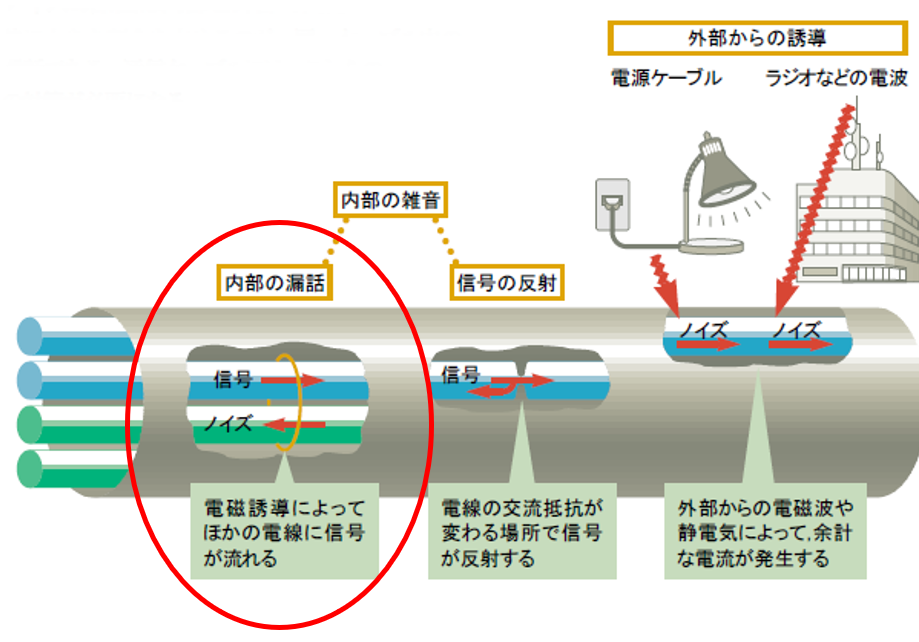

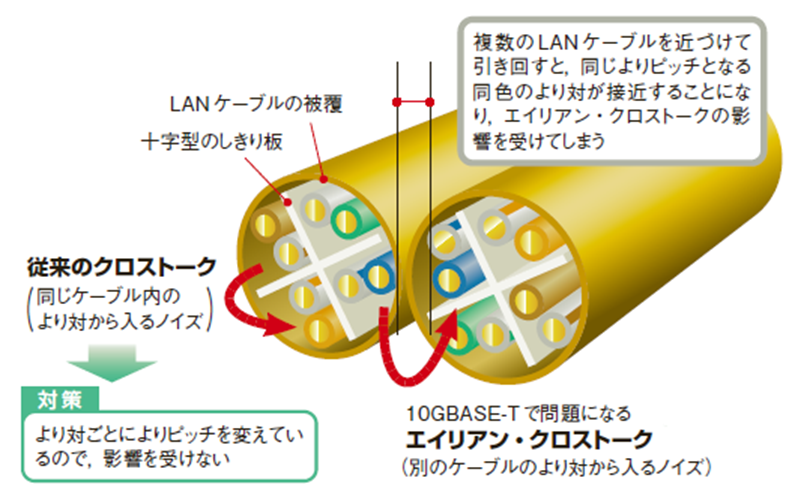

ケーブルが受けるノイズについて
影響が大きいのはケーブル内の心線同士による漏話( クロストーク)

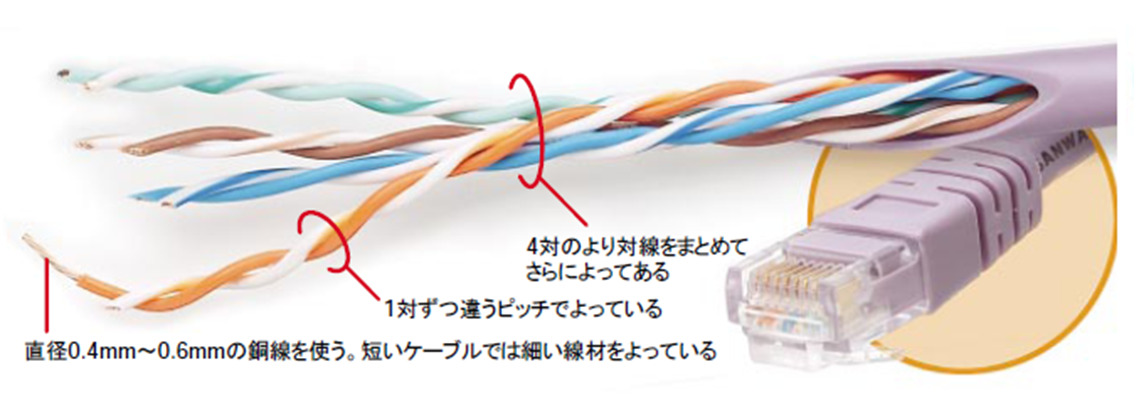

→ケーブルを"よる"ことで軽減


"よった"ケーブルはノイズに強い


ツイスト・ペアケーブルの種類
UTP(Un Shielded Twisted Pair)ケーブル

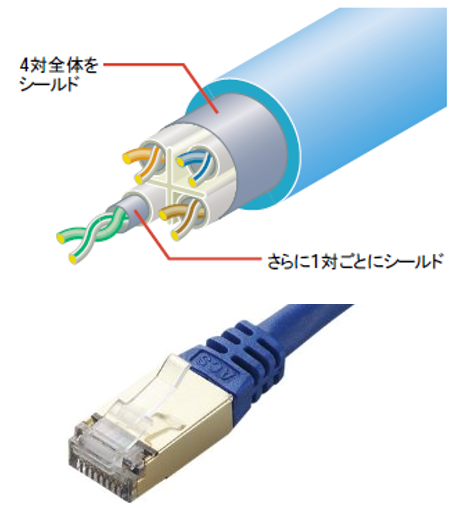

STP(Shielded Twisted Pair)ケーブル

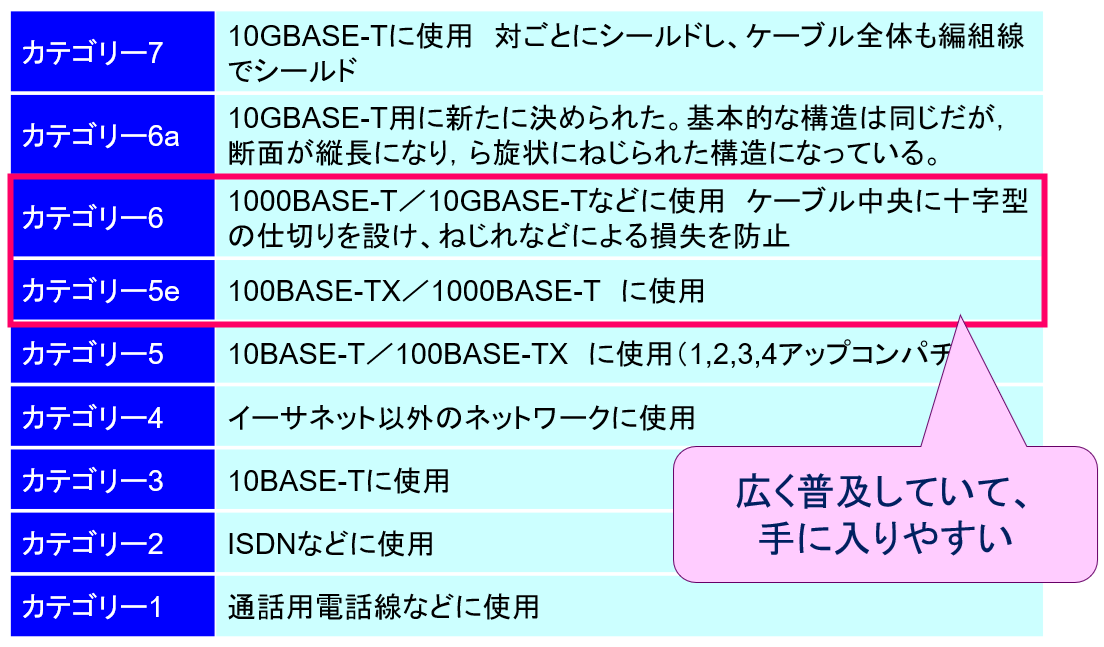

ツイスト・ペアケーブルのカテゴリ


Ethernet LANケーブル
UTP CAT6: 1000BASE-T
10GBASE-T


UTP CAT5e: 100BASE-TX
1000BASE-T

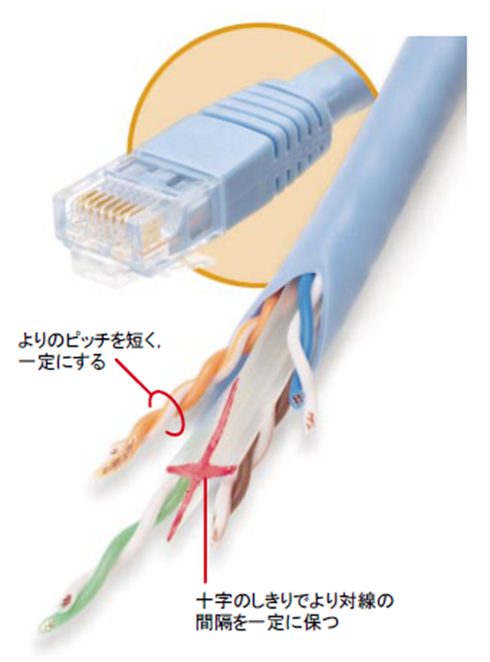

従来のカテゴリ6(CAT6)

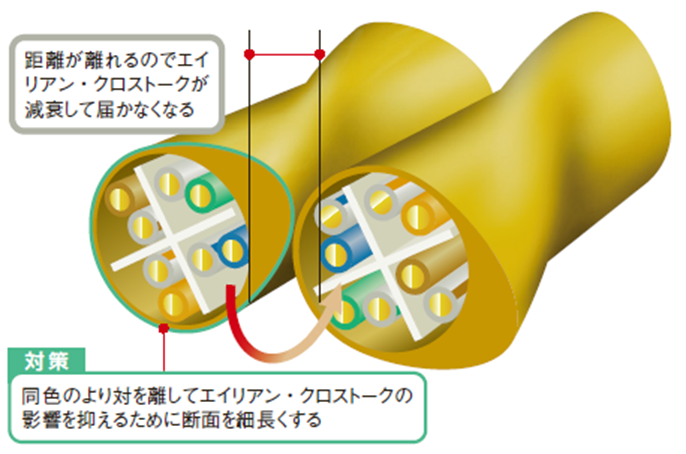

オーグメンテッド・カテゴリ6(CAT6a): 10GBASE-T

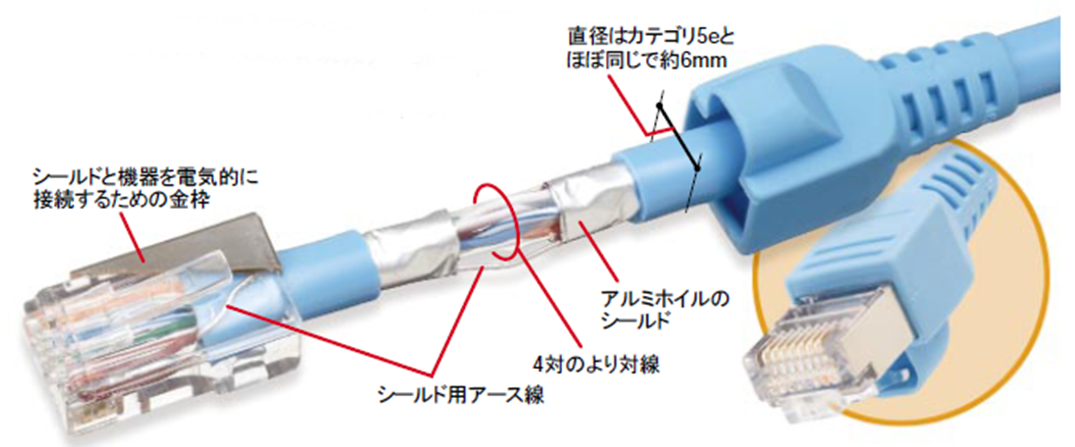

STP CAT7: 10GBASE-T


マルチモード光ファイバ(MMF): 100BASE-FX/1000BASE-SXなど


UTPケーブルの結線規格
結線規格は２種類
　TIA/EIA- 568-A( T568A)
　TIA/EIA- 568-B( T568B)
　（TIA: 米国通信工業会）
　（EIA: 米国電子工業会）

市販の成端済ケーブル
T568AかT568Bかは、メーカにより異なる


RJ-45モジュラ・プラグ

LANポートの規格(MDIとMDI-X)
100Mbps以下用

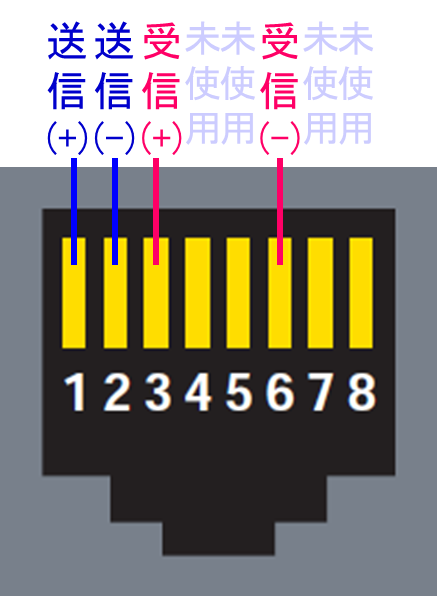

MDIポート(PCのLANポート)[ =]


MDI-Xポート(HUBのLANポート)[ ×]


MDI: Medium Dependent Interface
MDI-X: MDI Crossover

LANポート同士の接続

① ストレートケーブル
② クロス　　ケーブル

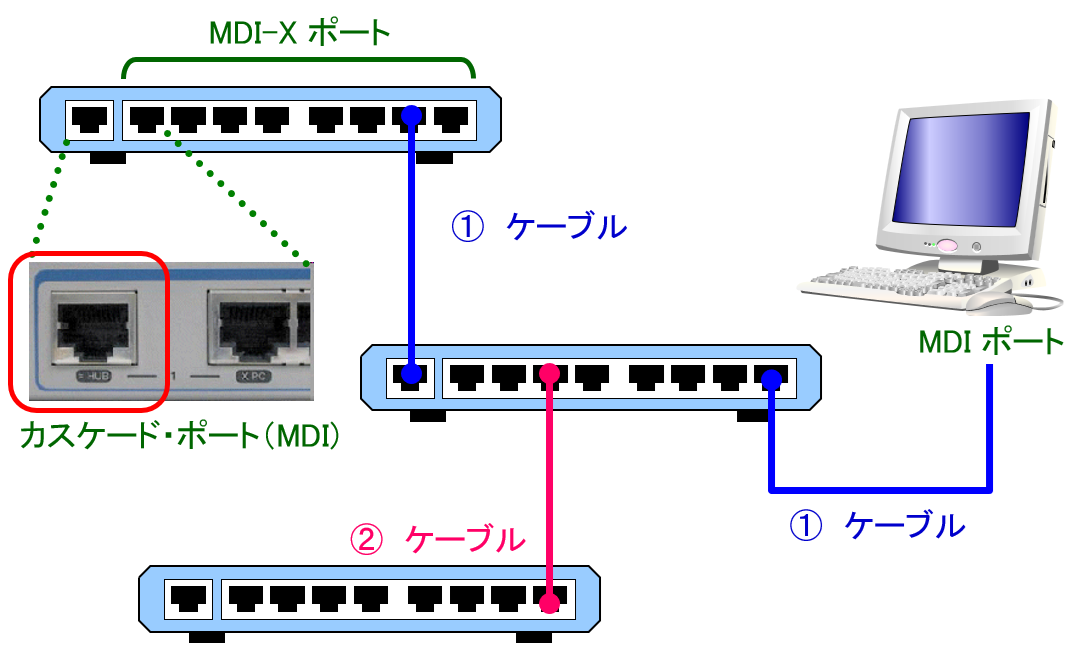

PCとHUB, HUBとHUBの結線

① ストレートケーブル
② クロス　　ケーブル
③ ストレートケーブル

ツイスト・ペアケーブルの結線

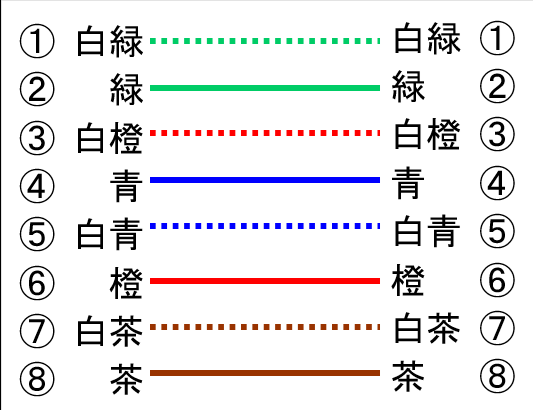

ストレート結線
ストレートケーブル … 両端とも同じ結線
両端が T568A仕様

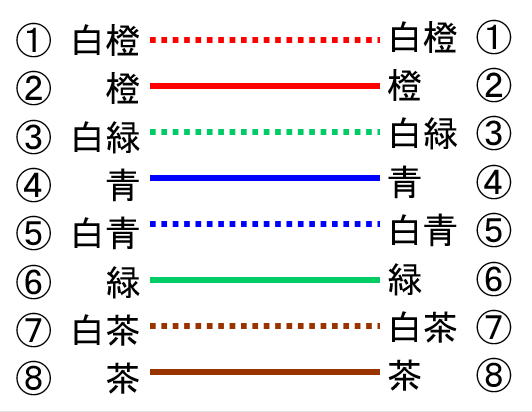

両端が T568B仕様

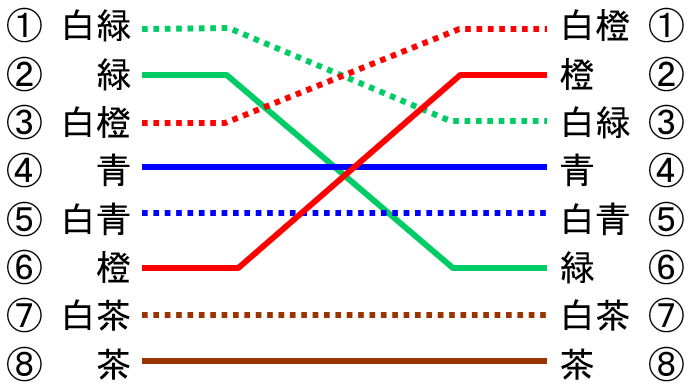

クロス結線1
クロスケーブル(10BASE-T/100BASE-TX用)
片方の端をT568A、もう片方の端をT568Bで結線

左側が T568A仕様　右側が T568B仕様
(数字はピン番号)

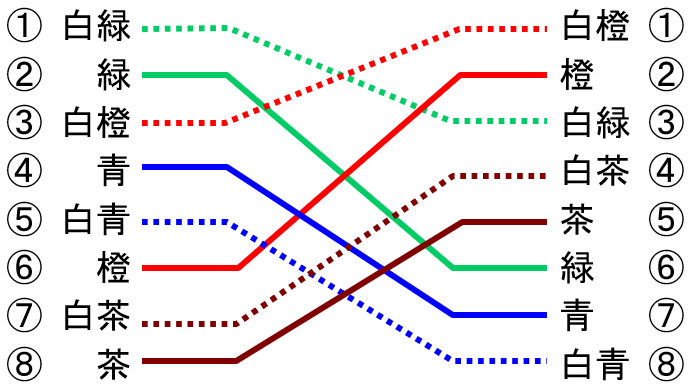

クロス結線2(完全クロス結線)
クロスケーブル(1000BASE-T用)
青／白青, 茶／白茶のペアもクロス結線

左側が T568A仕様　右側が T568B仕様
(数字はピン番号)

1000BASE-Tは4つのペアすべてを信号線として使用している


部材の種類(1) ケーブルの心線
心線は2種類

・ 単線　(ソリッド・タイプ)

　・心線は1本の銅線
　・伝送品質は高いが、硬くて曲げにくい
・ より線(ストランデッド・タイプ)

　・心線は数十本の細い銅線の束
　・伝送品質は単線よりやや劣るが、柔らかくて曲げやすい

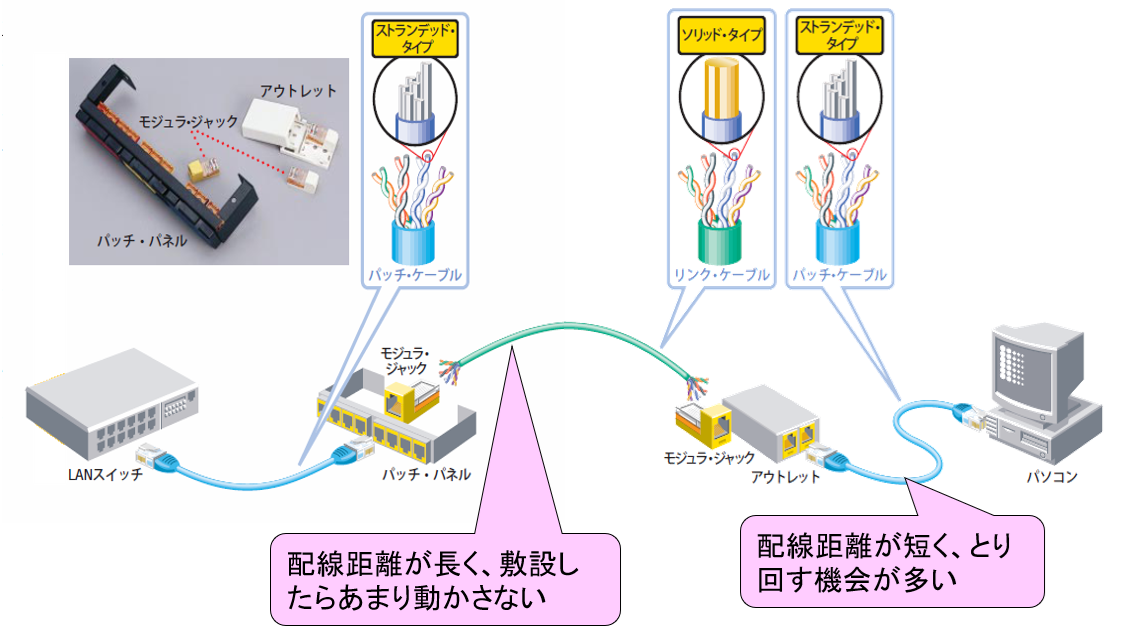

心線は利用環境に応じて使い分け

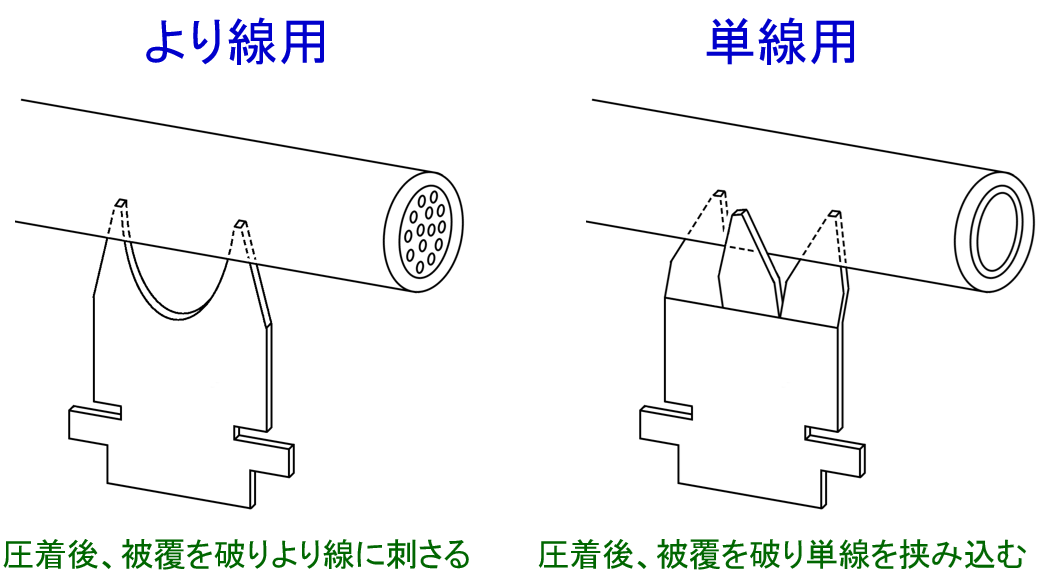

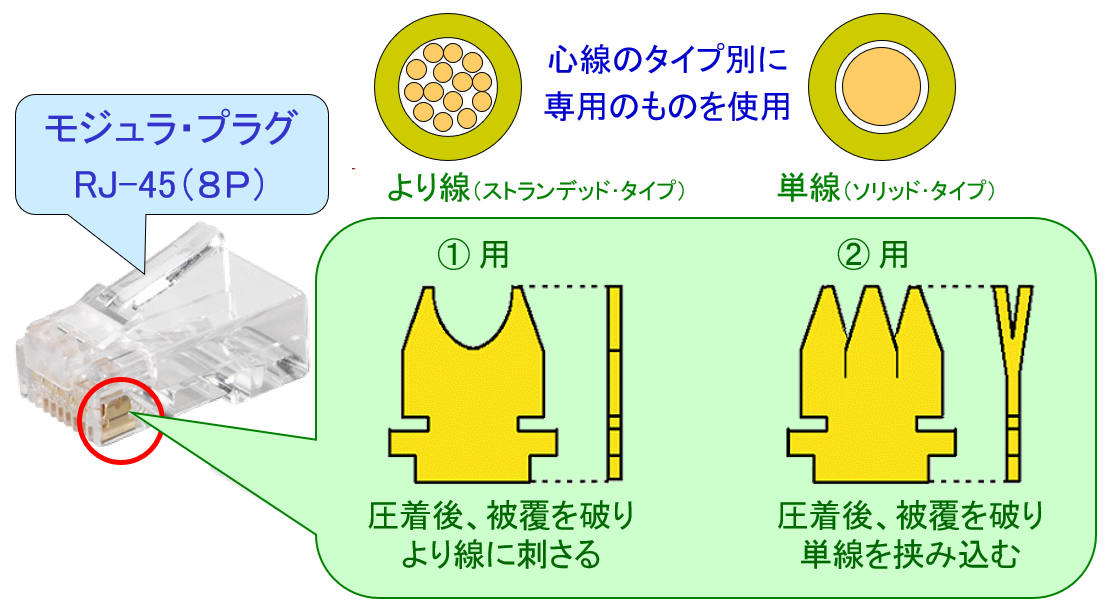

部材の種類(2) モジュラ・プラグ

① より線用
② 単線　用


より線用と単線用→モジュラ・プラグの混合使用は×
特に、単線ケーブルにより線用プラグの使用は厳禁(逆は可)

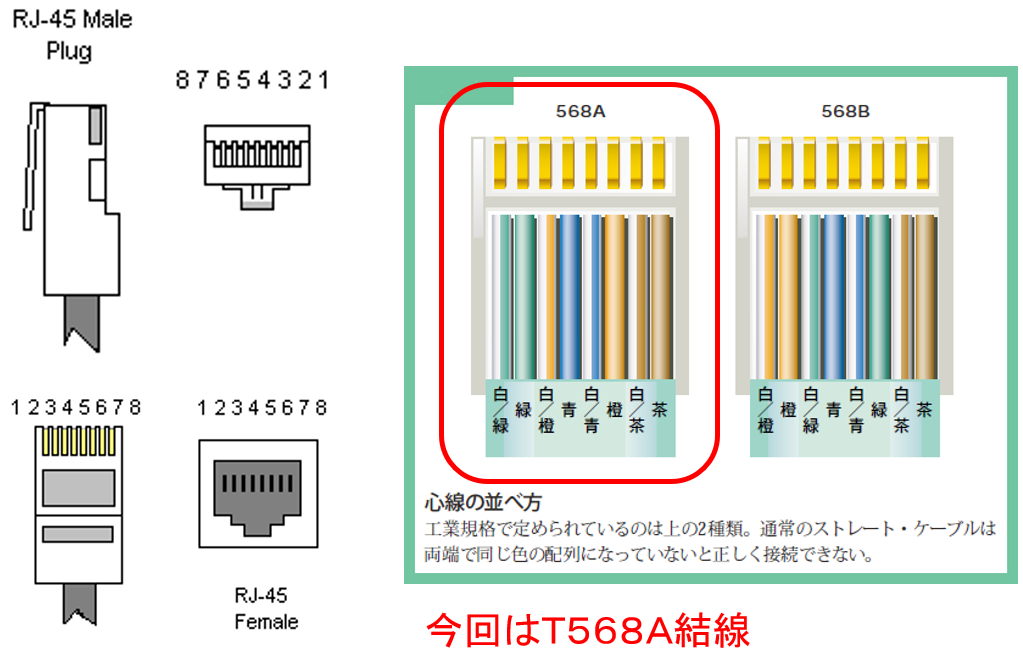

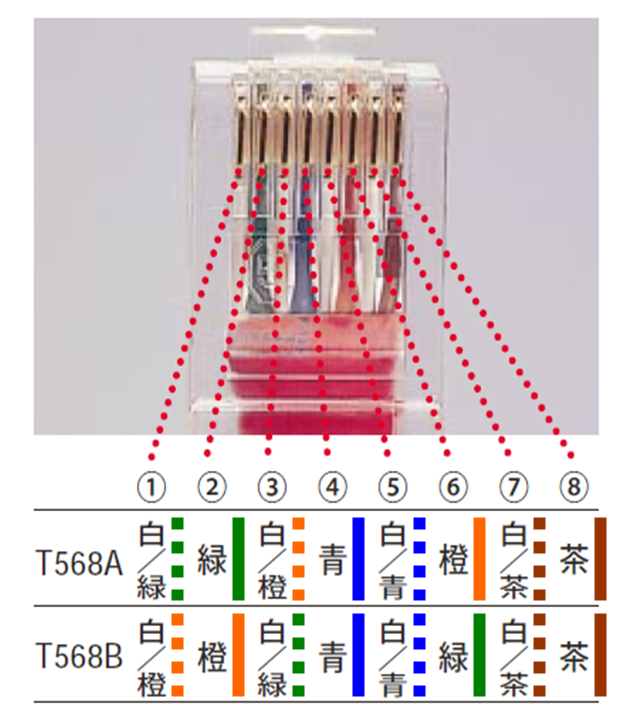

モジュラ・プラグのピン番号と心線の並び順


モジュラ・プラグの成形状態の確認
