・こんなことは可能でしょうか？

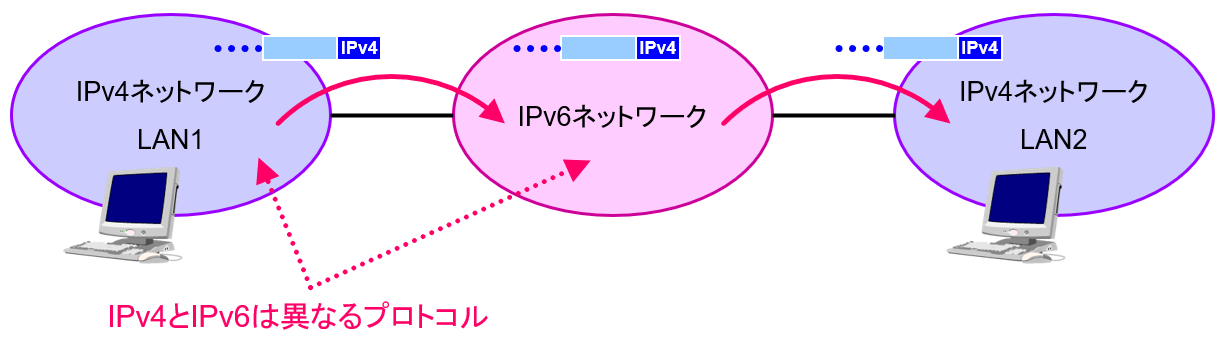

・IPv4とIPv6に互換性はない → 通常は相互接続
・どうすればできる？
・IPv6ネットワークを通れるのは、IPv6のパケットだけ

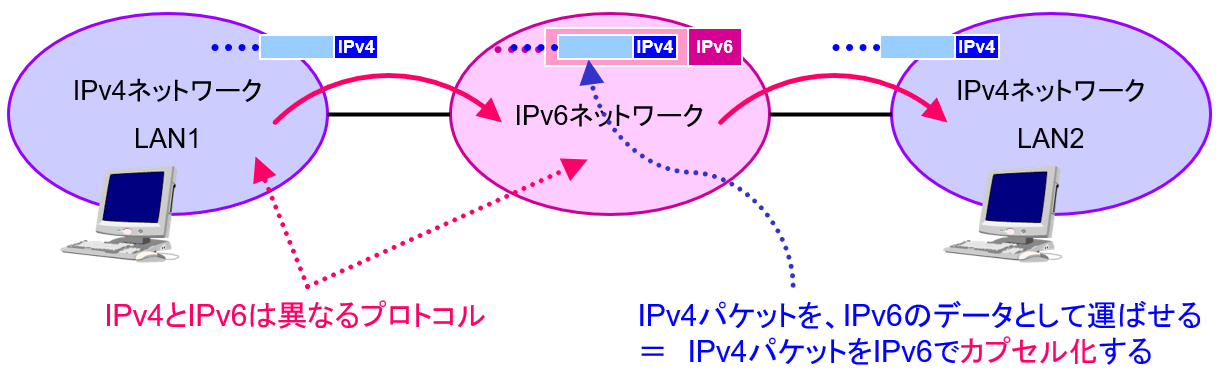

・だったら … のパケットを、 に運ばせればいいじゃん
・IPv6パケットに運ばれるIPv4パケット

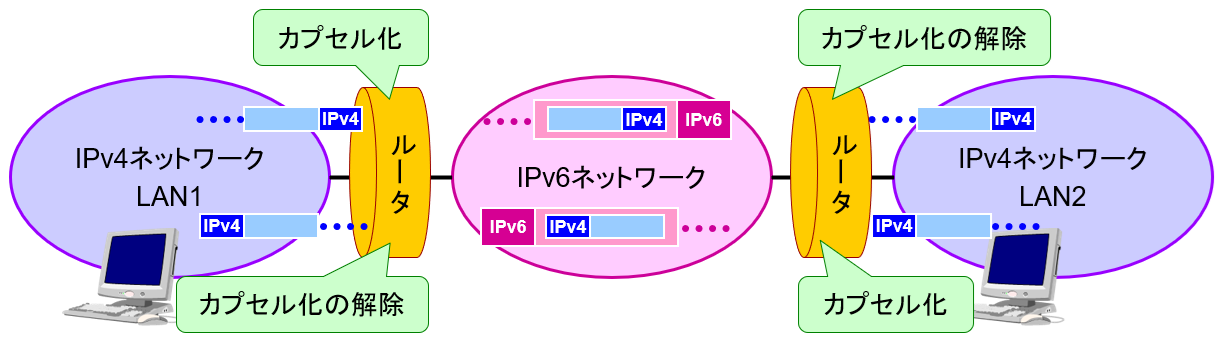

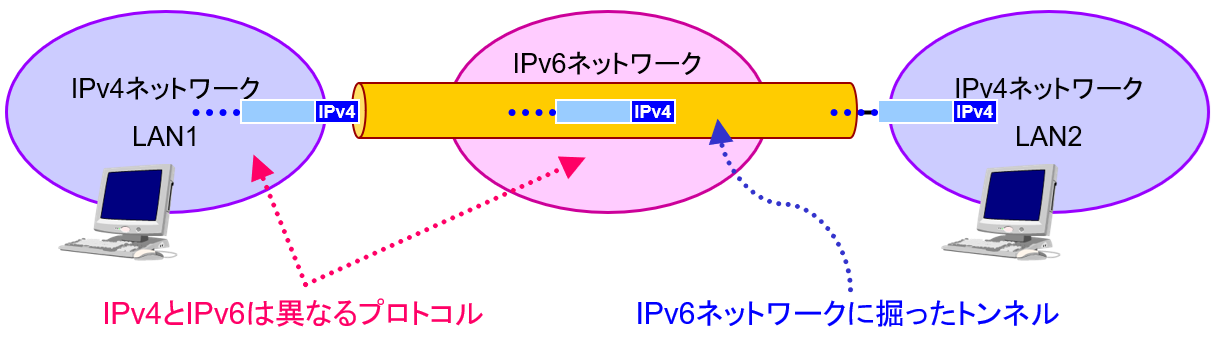

・IPv6ネットワークに掘ったトンネルを通るように見える
→ トンネリングと呼ばれる
と
・
・あるプロトコルのパケットを別のプロトコルのデータとして運ぶこと
・

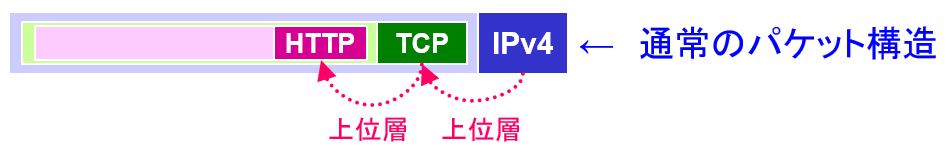

・ある層のプロトコルを、それと同層、またはそれより上位層のプロトコルで して運ぶこと
① ②
トンネリング通信の呼び方

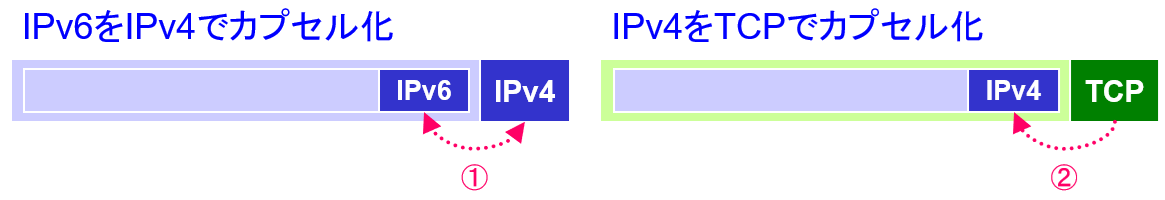

・プロトコルAのパケットをプロトコルBでカプセル化して運ぶ
・ トンネリング
・例
・IPv4をIPv6で運ぶ
・ over トンネリング
・IPv6をIPv4で運ぶ
・ over トンネリング
・EthernetフレームをIPv4で運ぶ
・ over
トンネリングを実現するには何が必要？
目的のトンネリングに対応( )した
ルータまたは、専用のトンネリング装置が必要
・トンネリング専用のルータや装置を使わない方法もある
① ②
地理的に離れたプライベートLANをつなぐ

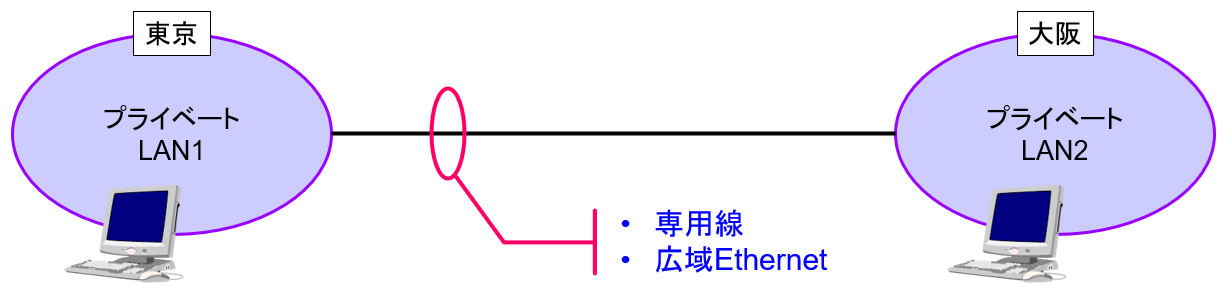

・これまで採られてきた方法
・ や によりVLANを構築
・安定した の通信が可能だが
・特定の 間の接続に用いられるのが一般的
・安価で高速な公衆アクセス回線の普及で変化
・公衆回線上で を利用
・２つのLANを１つにした、 なプライベートネットワークができる
→ ① （ ）
VPN (Virtual Private Network)
・公衆回線を用いてプライベートLANを拡張する技術
・回線にかかるコストが低い
・２拠点間だけでなく、多拠点間をつなぐことも多い

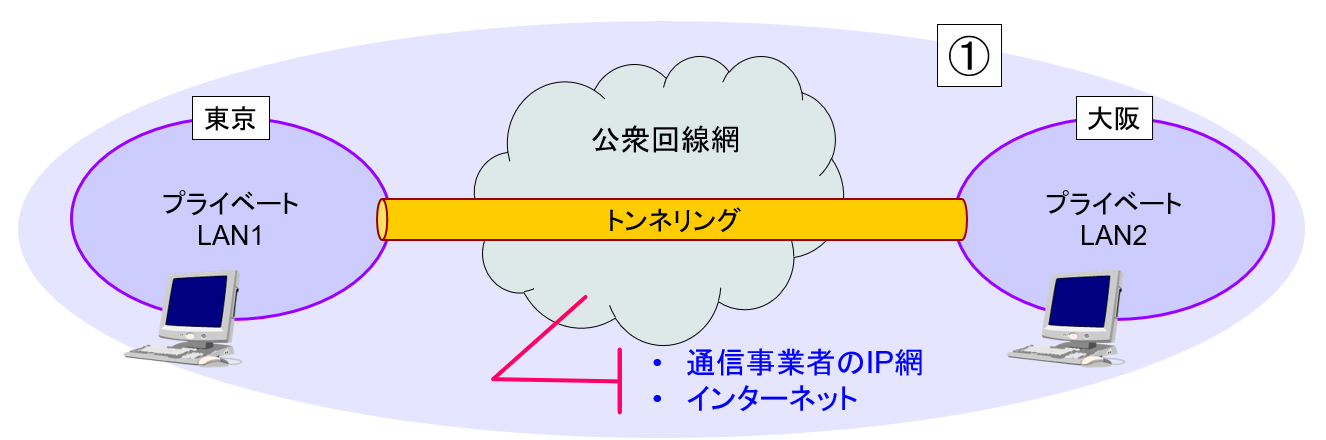

・ : 公衆回線に通信事業者の持つIP網（閉域網）を使用
・比較的 した通信ができるが、やや
・基本的にはベストエフォートな（努力はするが保証はしない）サービス
・オプション契約で帯域保証してくれる事業者もある
・ : 公衆回線にインターネットを利用
・帯域保証はないが、非常に （個人が無料で構築することもできる）
・ が容易
・インターネットに接続できる場所なら、自宅、カフェ、空港、ホテル等、どこからでも接続可

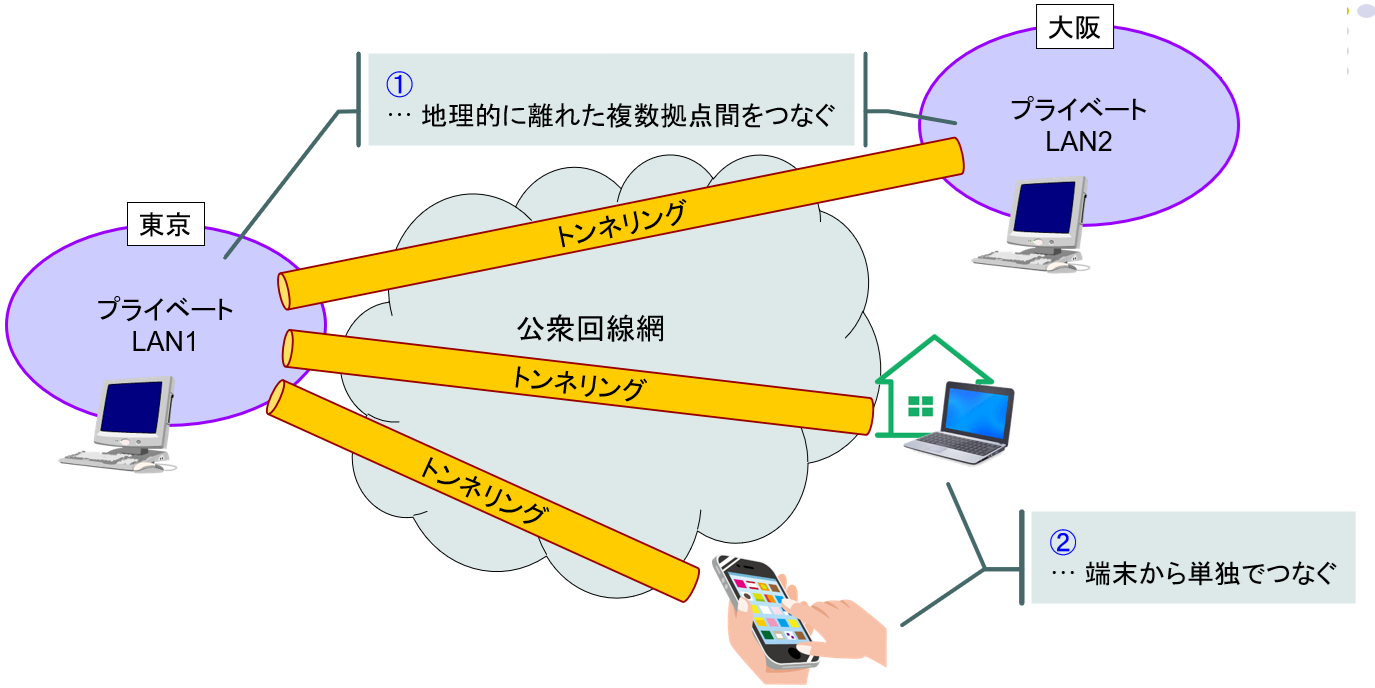

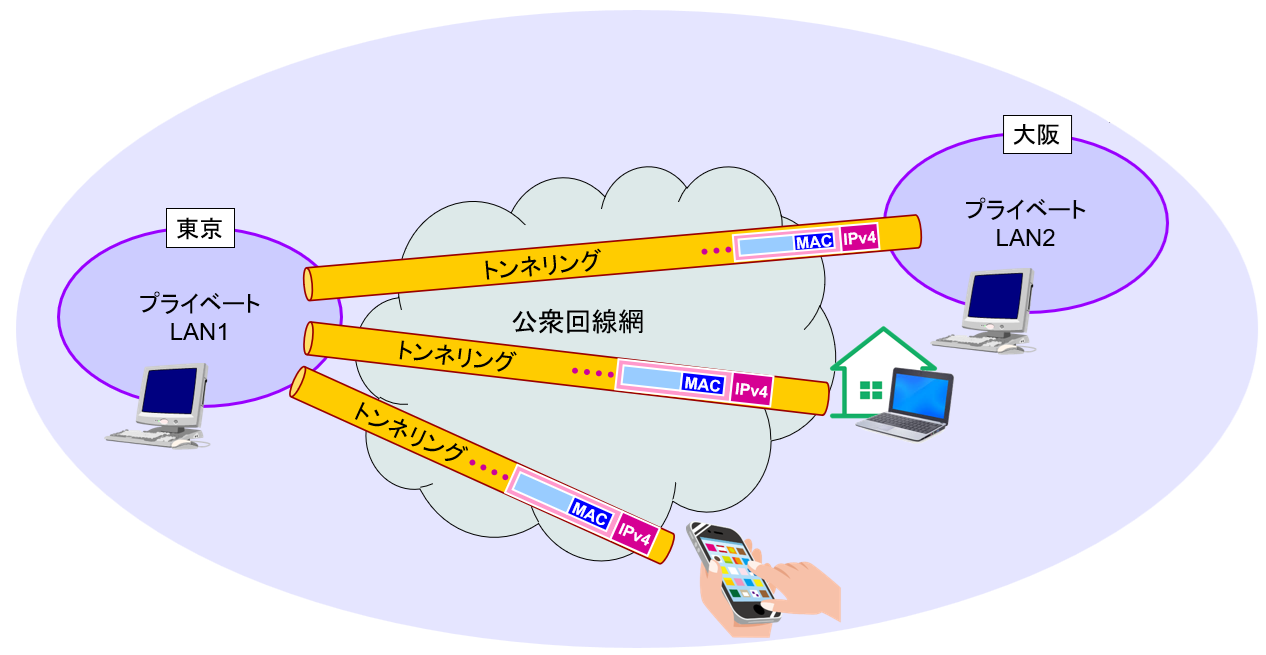

VPNの接続形態
① ②
VPNを実現するには何が必要？
・トンネリングとそれを実現する機器やソフトがあればOK？
・通常VPNは公衆回線を利用する
→ や ・ の恐れがある
・これらに対処するために必要なことは？
・接続先が正しい相手かどうかを確認する
・カプセル化されたパケットの

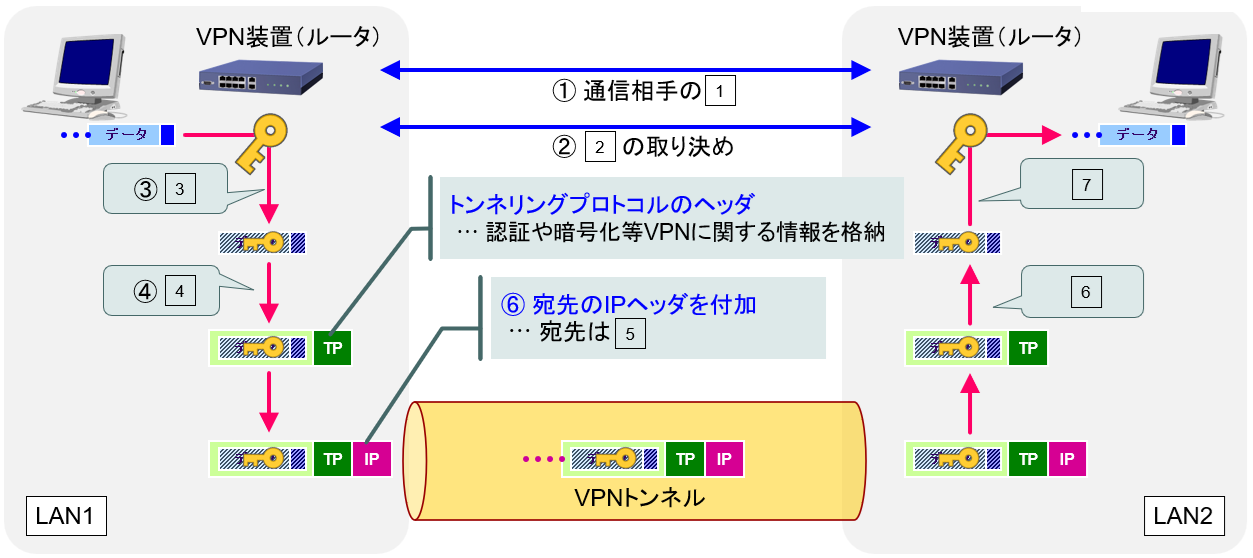

VPNの通信手段
1 2 3 4
5 6 7
よく使われるトンネリングプロトコル
・ （ ）
・PPPフレームをIPv4でカプセル化してVPNトンネルをつくる
・PPPはWAN上の2点間を結ぶ （ 層）のプロトコル
・Ethernet同様 （ 層）のプロトコルを運ぶ
・IP, AppleTalk,NetWare,IPXなど、プロトコルは問わない
・Microsoft, 3Com, Lucentが開発
・Windowsの標準機能として搭載されているので、手軽に使える
・接続形態はリモートアクセスVPNが多い
・外出先からノートPCで社内LANへ接続など
・手軽に使えるが、 機能が弱いので、主流は に
・ （ ）
・IETFが標準化（RFC2661）
・L2TP … を改良・拡張したプロトコル（但し、暗号化の機能はない）
・IPsec … レベルの強固な暗号化機能を標準化
・もともと2拠点間を結ぶ の（プライベートIPを運ぶ） VPNトンネルを作るのが目的
・IPsecだけでは、IPしか運べないことやリモートアクセスVPNができない → を併用
・以前は…
・専用装置やルータ、ファイアウォールの付加機能 → 接続は拠点間
・最近は…
・スマフォやタブレットでも使える
・PPTP同様、リモートアクセスVPNとしての利用が一般化
専用装置がなくてもVPNは可能

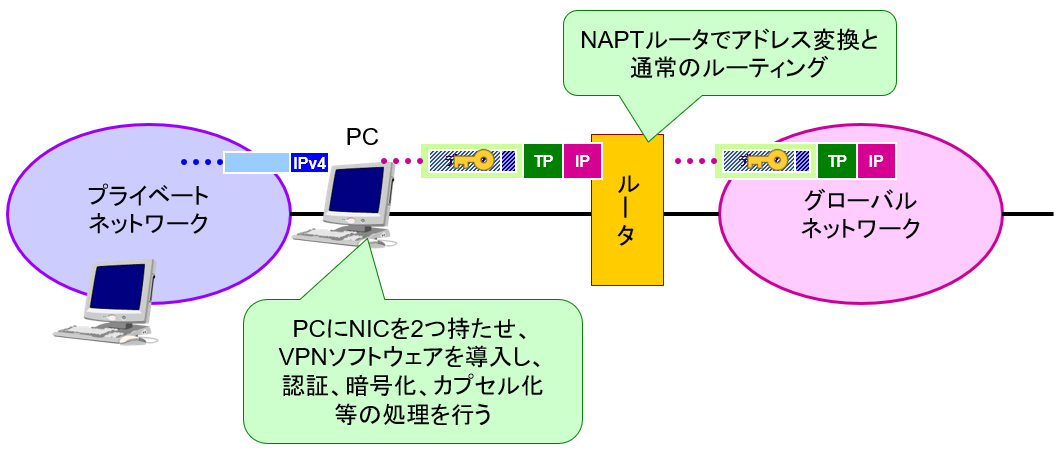

・VPNソフトをPCに導入する
・代表的なフリーのVPNソフト
・ （GPLライセンスのオープンソース）
・ Technologies, Inc. が開発
・VPNのためのプロトコルは独自
・Windows、Linux、MacOS、iOS、Androidなど、様々なOSで利用可
・ （オープンソース版：GPLv2ライセンス）
・筑波大学学術研究プロジェクトで誕生（現在はソフトイーサ㈱）
・HTTPSでトンネル（SSL-VPN）を作るので、NAPTやファイアウォールを通過
・独自プロトコルの他、PPTP, L2TP/IPsec, OpenVPNとの互換機能もあり
・クライアントはWindows、Linux、MacOS、サーバはSolarisも利用可
ところで、
・PPTPやL2TP/IPSecはPPPフレームをカプセル化
・トンネル内をL2フレームが流れる、
・PPPはL2（データリンク層）のプロトコル
・Ethernetフレームを流せるトンネルを作れたら？
・つまり、

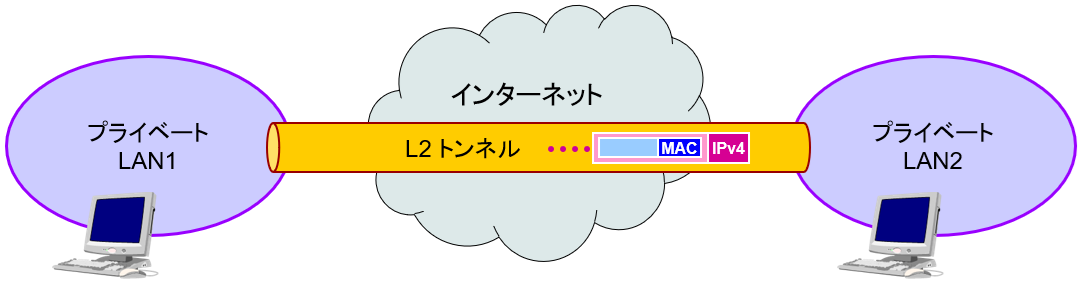

Ethernet over IPv4
・これができると何が嬉しい？
・物理的な距離の制限を受けずに、 を延長できる
・ケーブル長などの規格に縛られない（1000BASE-Tは100m）
・延長した先も のLANになる ← これが一番嬉しい
・VPNトンネル内にもEthernetの フレームが流れる
・DHCPによるアドレス取得
・ファイル共有（Windowsの共有フォルダなど）、プリンタ共有等
… 基本的にLAN上でできることは、インターネットを超えてもすべて可能
・専用のVPN装置に搭載されることはあまりない
・VPNソフトウェアには可能なものも
・SoftEther VPN（有料の商用版はPacketiX VPN）
・VPNの接続先はすべて同一セグメント
